荷兰南北输气管道

接连不断刷新记录

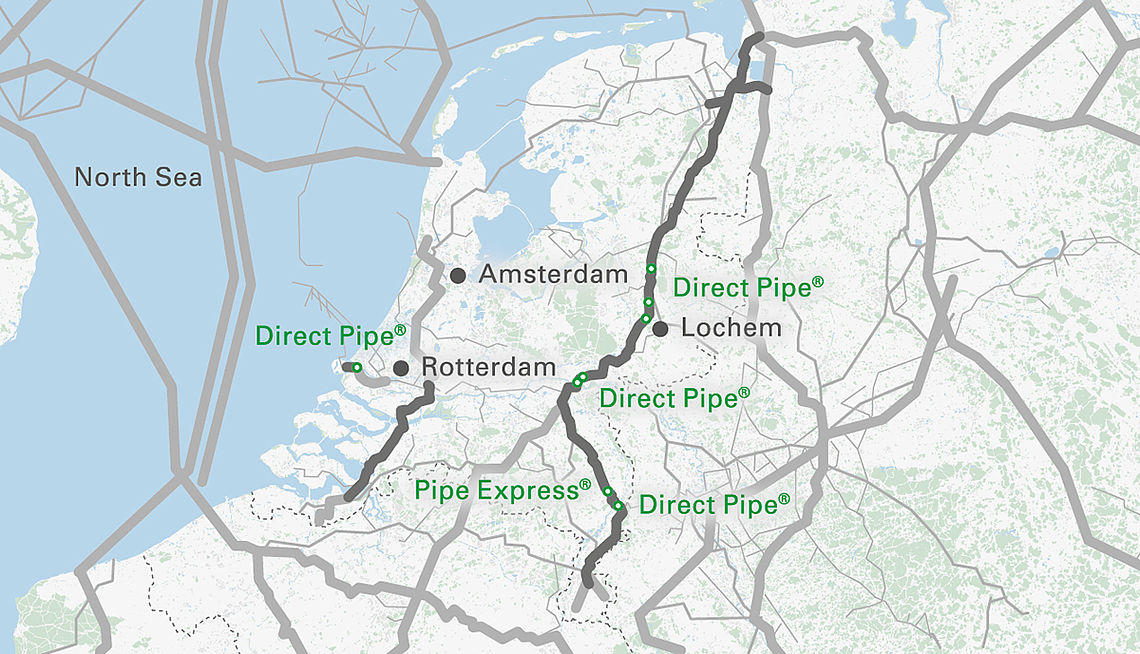

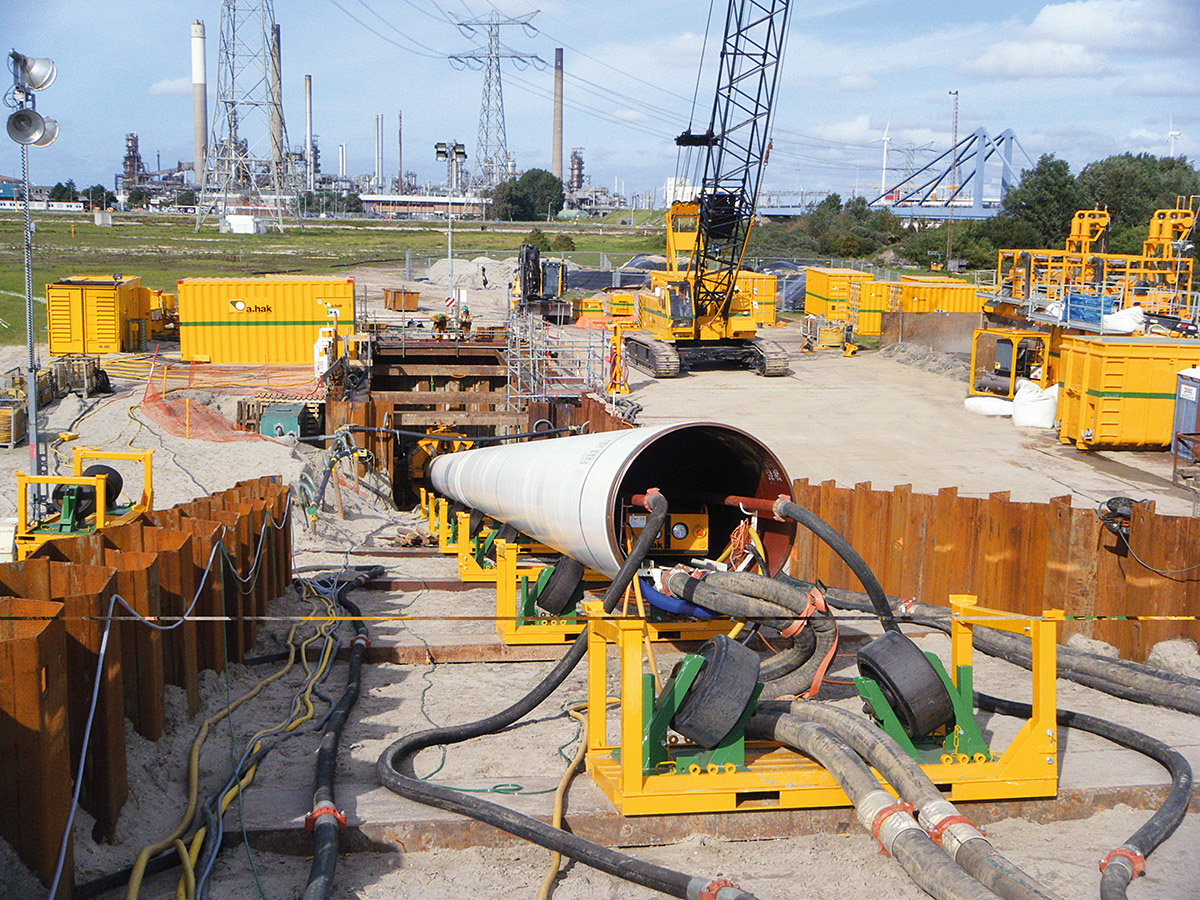

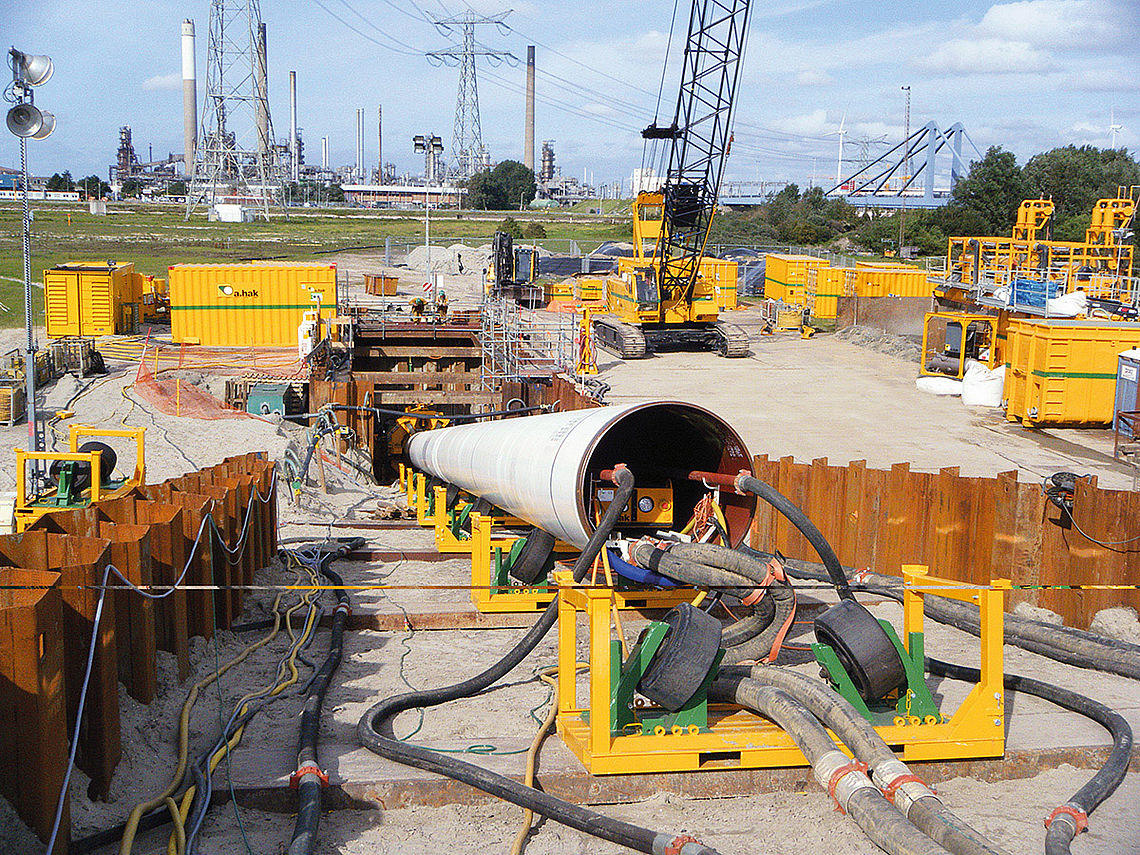

位于欧洲西北部的荷兰正在通过建设横贯南北的输气管道项目(North-South-Route),以应对日益增长的对天然气的需求。该项目需要建设总长485公里的管道,扩大现有天然气管网。新的管网必须在地下安全而准确地穿越各种障碍物,例如公路、水渠、铁路和河流。在其中七个施工段使用了海瑞克开发的创新式直接铺管法(Direct Pipe®)施工工艺。无需开挖而且仅需一个步骤,钻孔和铺管即大功告成。该施工工艺的有效性已得到验证,例如,在洛赫姆(Lochem)附近,在短短11个工作日内,将一条1400米长的管道安装完毕。在鹿特丹港,采用该工艺,在施工空间有限且入土角和出土角较大(10°/ 12°)的情况下,贯穿了哈特尔运河(Hartelkanaal)。新开发的快速铺管法(Pipe Express®)已首次在荷兰 Sevenum 附近亮相,用于铺设一条500米长的管道。在荷兰南北输气管道(North-South-Route)的主要施工段,海瑞克的创新性管道铺设工艺均展露其无可匹敌的优势。

项目亮点

  • 使用该工艺完成的最长掘进距离为1400米,覆土深度仅4米。
  • 在24小时内安装管道232米。

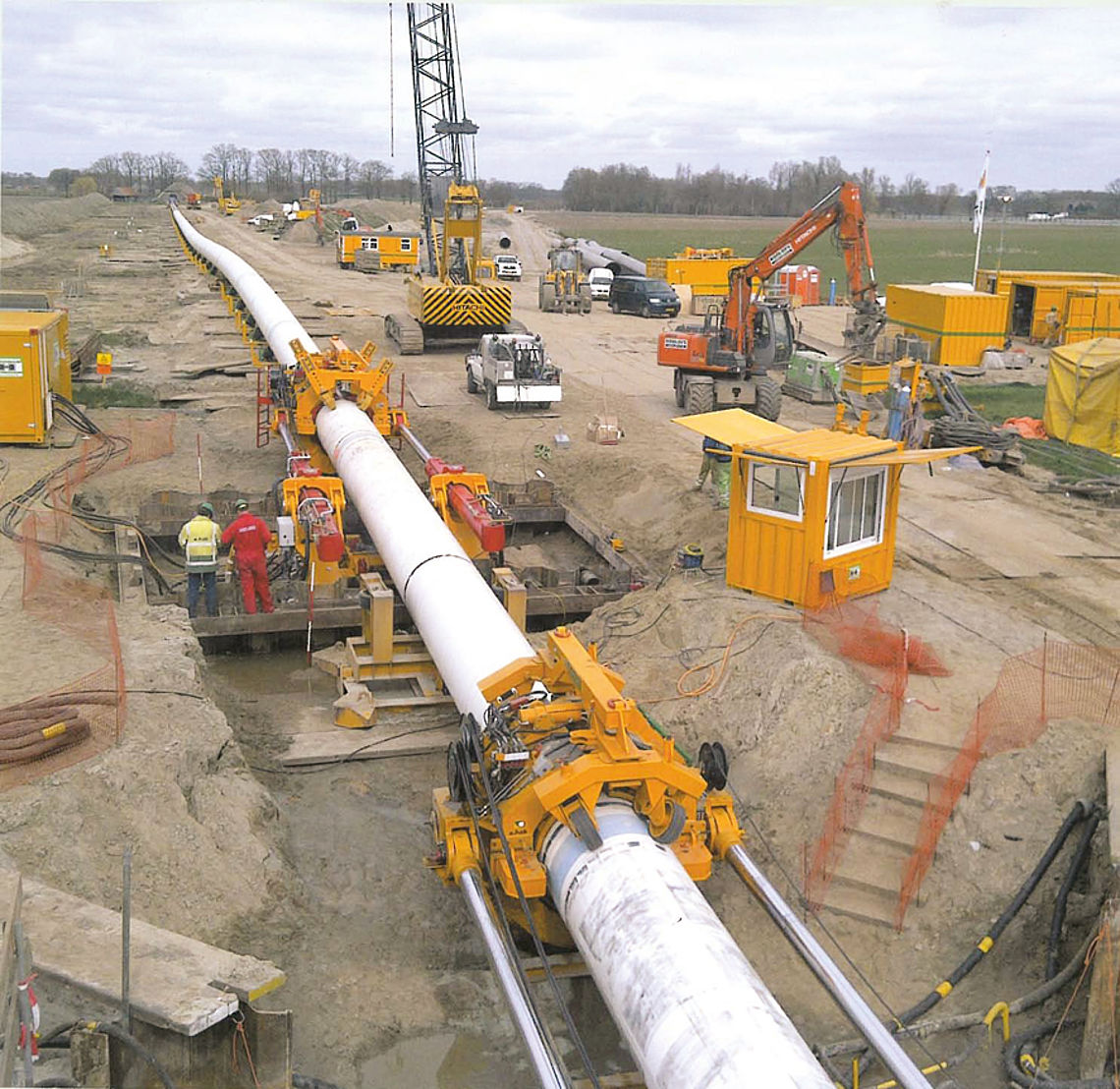

  • 快速铺管法(Pipe Express®):实现 1.2米/分钟的铺管速度。
  • 相对于传统工艺的明显优势:路线宽度更窄,需要人员更少,开挖量更小,无须降低地下水位。

技术背景

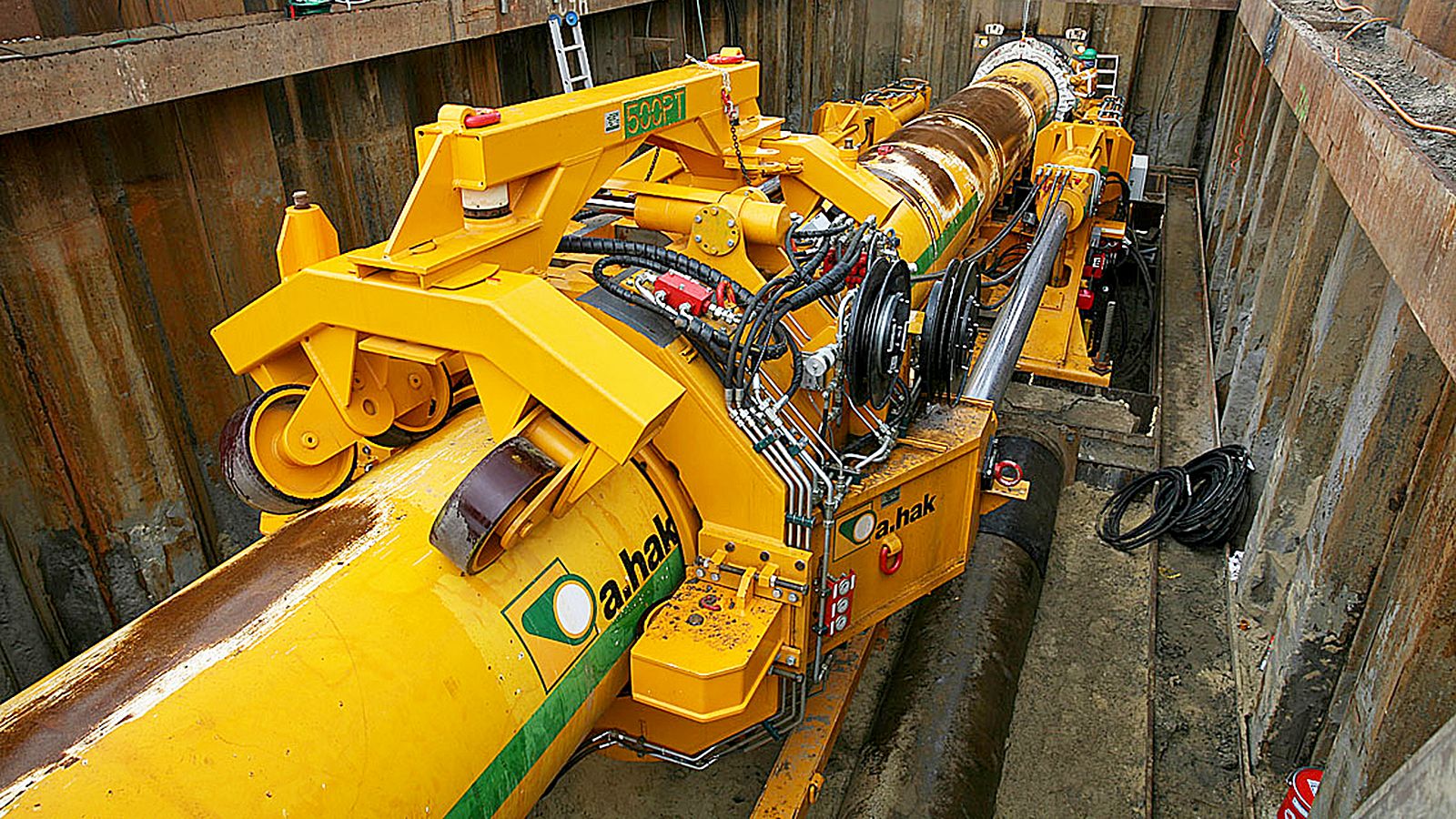

钻孔与铺管一次性完成——海瑞克开发的直接铺管法(Direct Pipe®)施工工艺使之得以实现,利用该工艺,可以快速、精确、安全地铺设管道。直接铺管法(Direct Pipe®)工艺结合了成熟的小型隧道掘进技术和海瑞克推管机的强大力量。此外,这也是创新型海瑞克快速铺管法(Pipe Express®)工艺在荷兰南北输气管道项目中首次应用。

www.gasunie.nl

项目数据
Column 0 Column 1
管道长度
362 – 1,400 m
地质状况
砂、砂砾、粘砂土
承建商
A. Hak Drillcon B.V., Visser & Smit Hanab B.V.
设备参数
7x 直接铺管Direct Pipe:
直径:1,295 mm
管道直径:48"
推管机最大推/拉力:500 t
最大扭矩:150 kNm
