海瑞克开发的下沉系统用于垂直和倾斜度不超过25°的竖井的机械化衬砌工作，具有高度的安全性和生产率。
海瑞克为各种应用提供合适的解决方案。系统可根据地质条件、竖井规格和衬砌要求进行定义和配置。

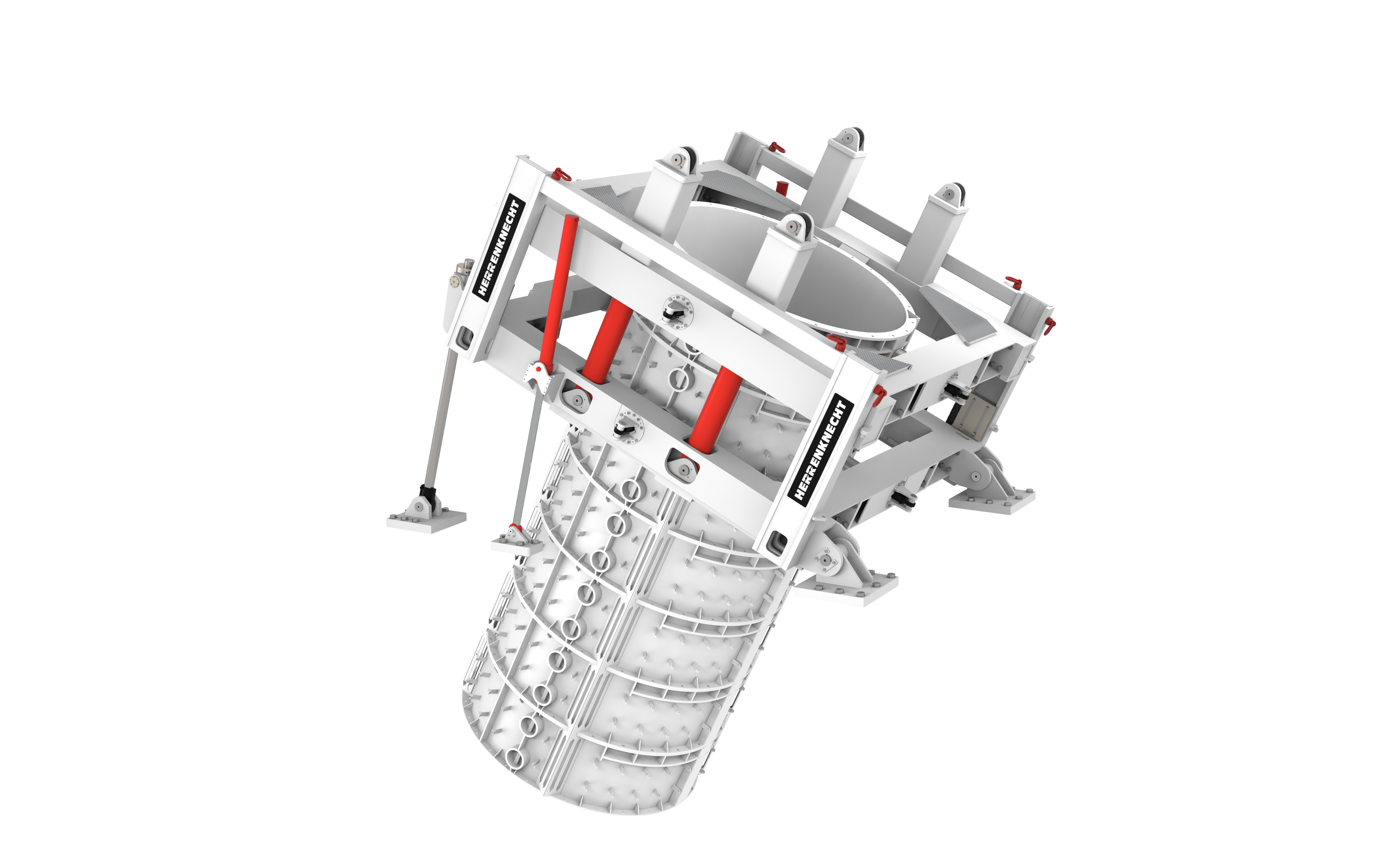

下沉衬砌系统——顶升框架
该下沉装置基于成熟的顶管技术，已在全球范围内成功应用于海瑞克的多个产品中，如BBM系统或小型隧道掘进设备。
下沉装置由一个顶升架组成，可以在竖井中下放和提升衬砌管环。顶升框架还可以在地质条件恶劣的情况下压紧衬砌管环。衬砌管环通过可伸缩抓斗与顶升框架固定在一起，抓斗可传递固定、提升、降低或压紧整个竖井衬砌管环所需的力。
衬砌管环上有相对应的凹槽，用于连接抓钩。这些凹槽也可以改装到现有的衬砌管环上。
这种下沉衬砌系统通常用于：
- 在稳定和断裂地层中进行竖井和斜井的下沉衬砌作业
- 使用反井钻机或切割天井钻机进行竖井作业后的下沉衬砌安装工作
- 竖井维护作业，更换竖井衬砌

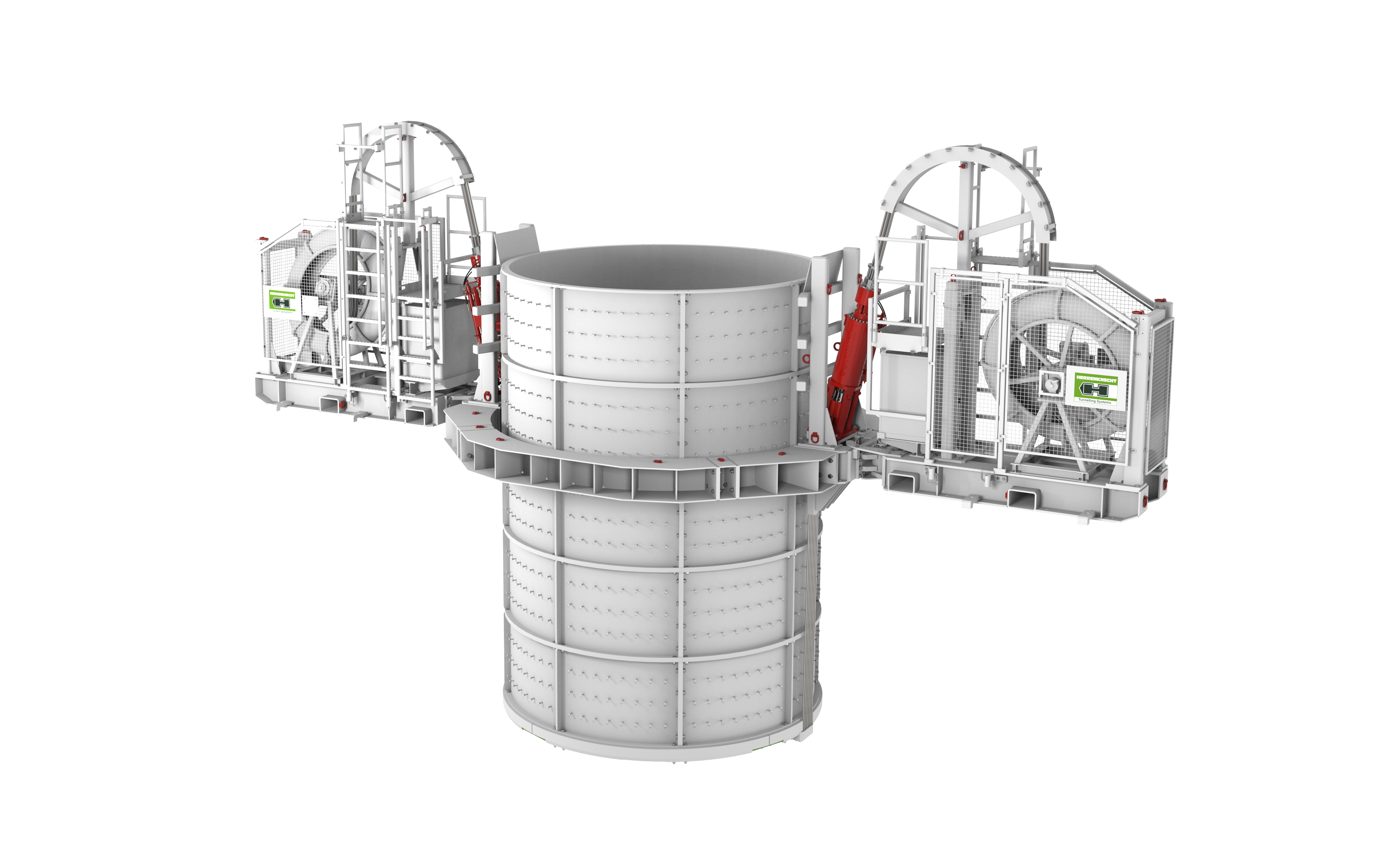

下沉衬砌系统——绞线顶升
该下沉装置基于成熟的绞线顶升技术，已在全球成功应用于海瑞克下沉式竖井掘进设备VSM。
下沉装置由若干个股式绞线顶升单元组成，这些单元围绕竖井对称布置，并由一个圆形基架连接。
根据可用空间和现场条件，圆形基架上的每个绞线顶管系统都可在与井筒边缘成0°至90°的范围内进行连续调整。
根据要求，下沉装置还可以配置两台（标准配置）或三台绞线顶升系统，每台的承重能力可达200吨。
下沉装置的模块化设计使整个系统能够快速、轻松地适应施工现场的要求。底座可根据具体要求进行调整，如可用空间、衬砌类型、竖井深度和直径等。
这种下沉衬砌系统通常用于：
- 在稳定的地质条件下，为竖井提供衬砌
- 与切割天井反向扩孔钻机技术合作
- 反向施工竖井或切割天井竖井完工后的衬砌安装
