AVN小型隧道掘进设备

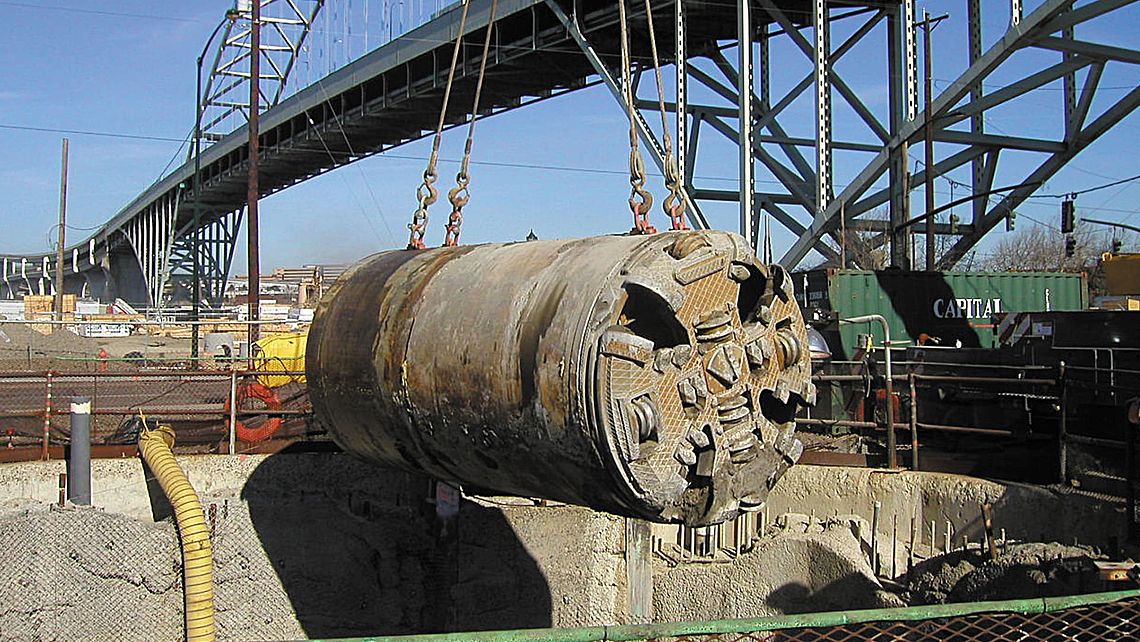

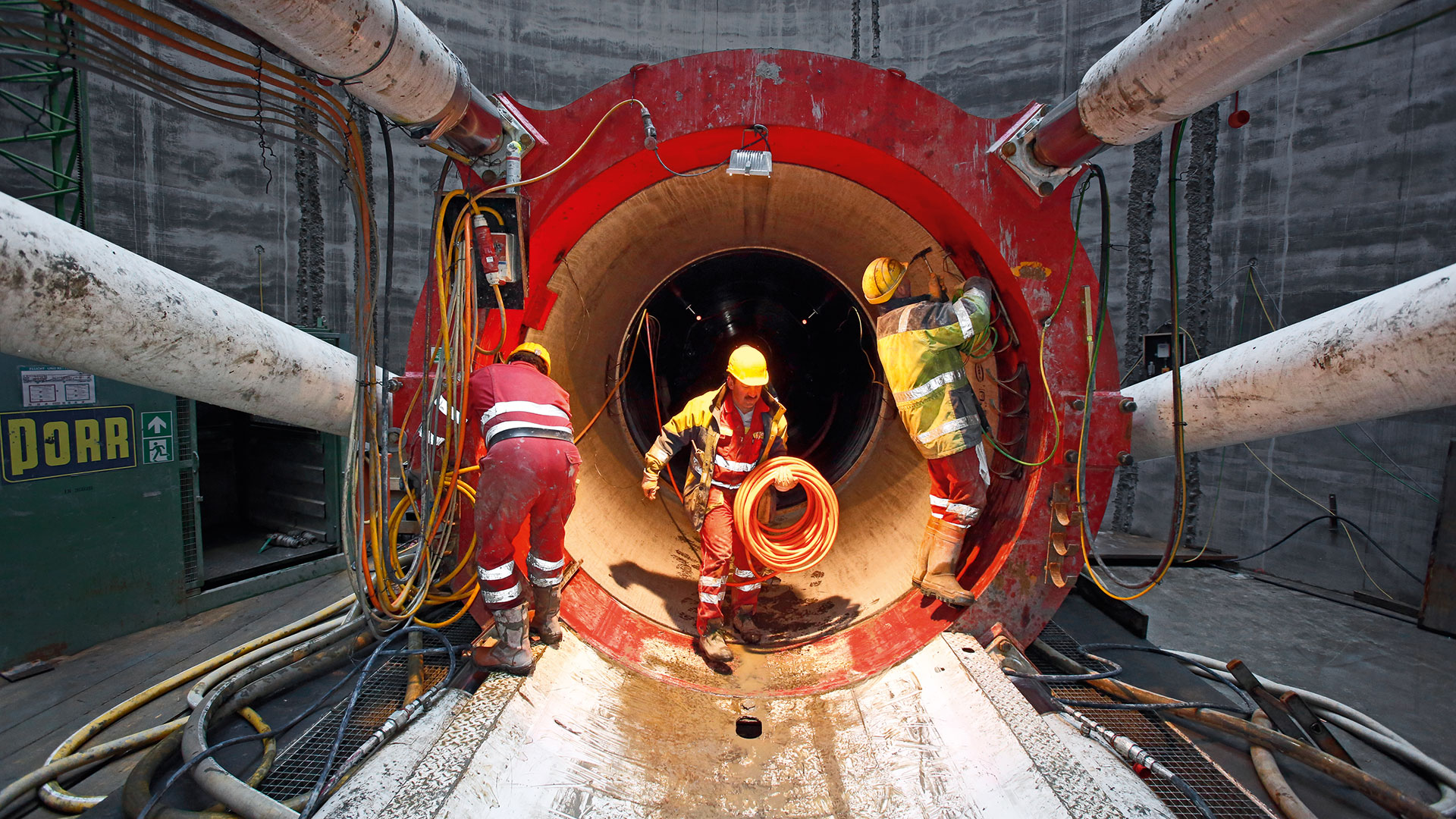

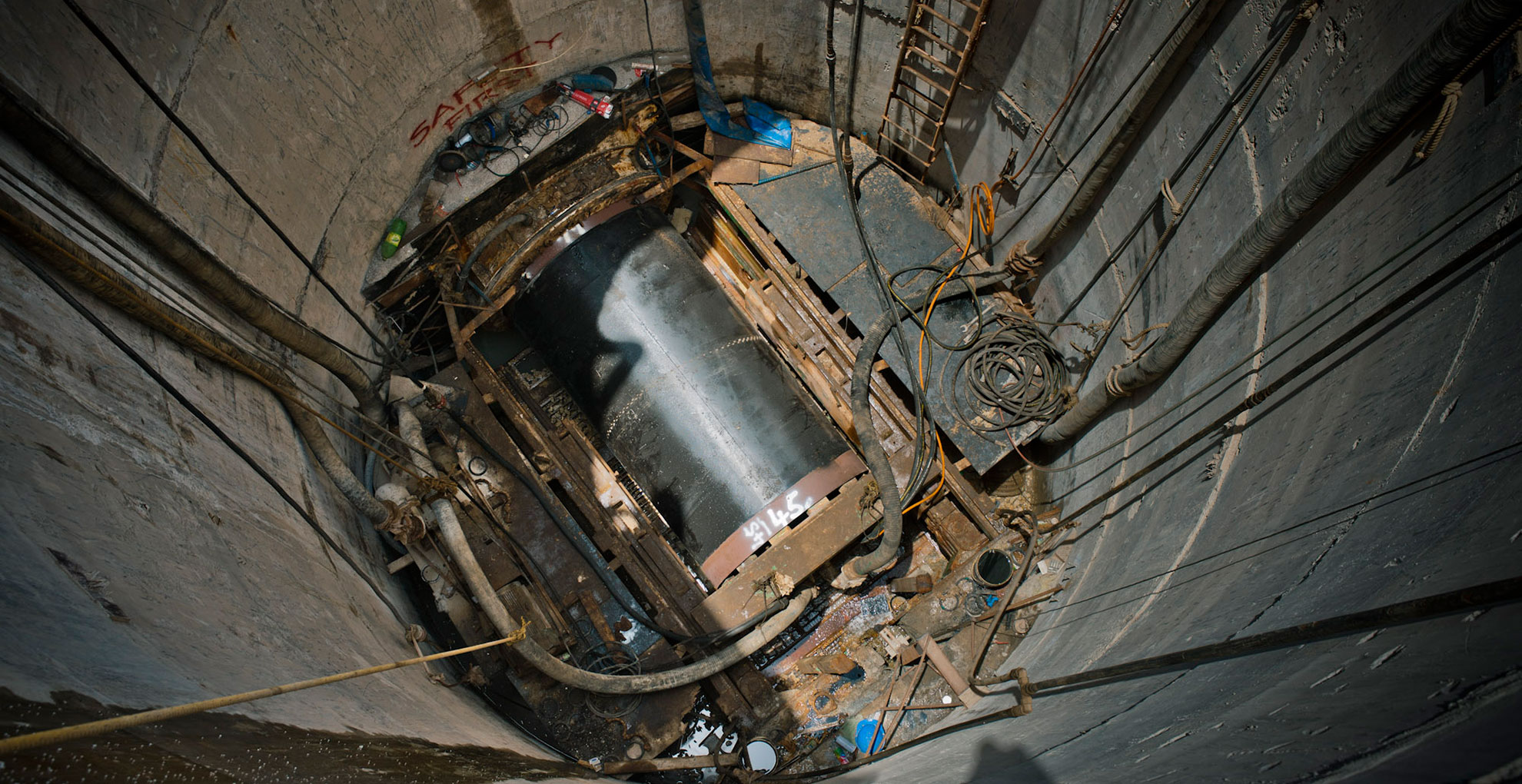

AVN 小型隧道掘进设备作业中

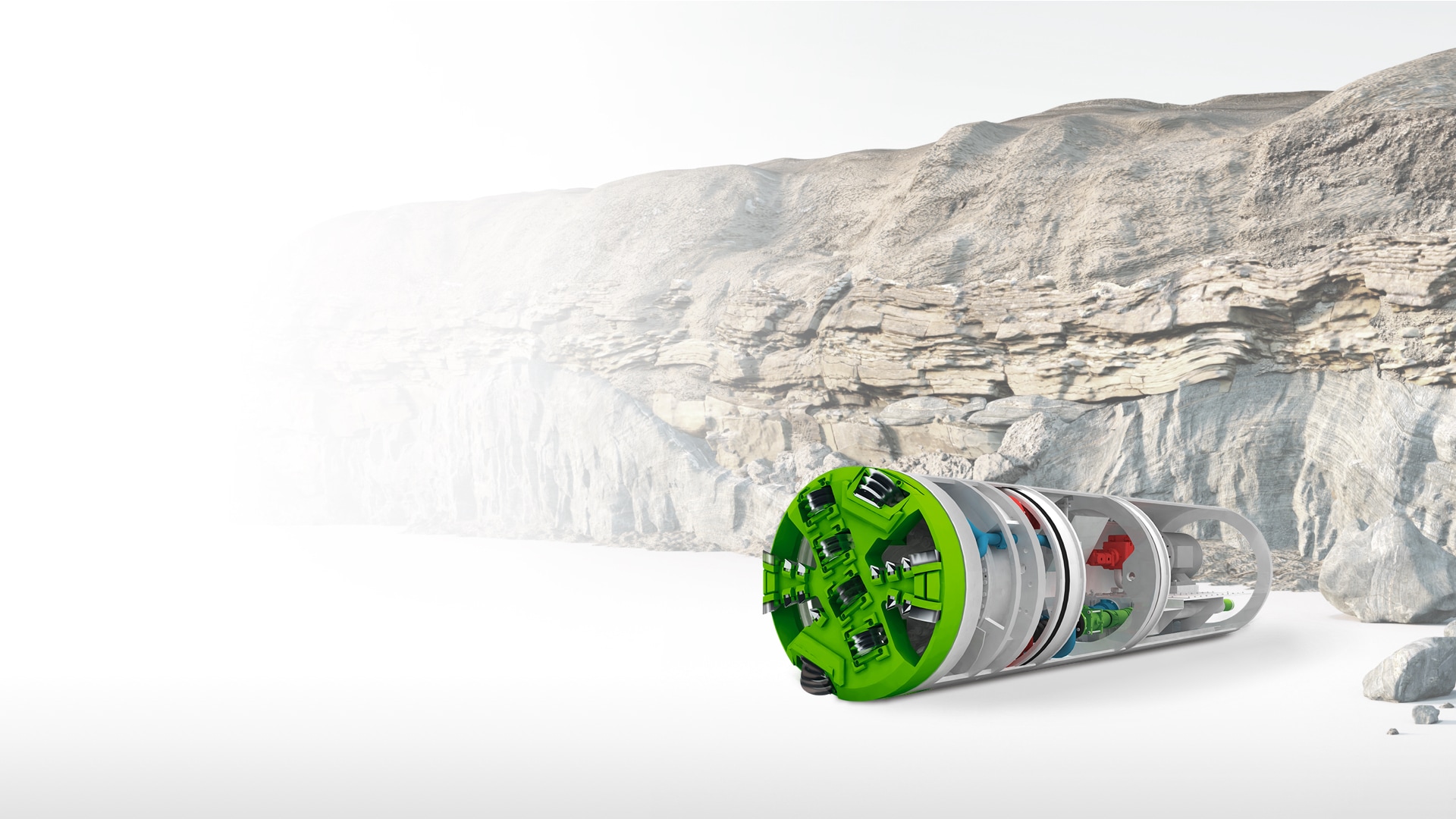

海瑞克AVN设备或泥水平衡式盾构机装有锥形破碎器，是隧道安全掘进的全能专家，适用直径范围小至0.4米，大到约4.0米。这种小型隧道掘进专家，尤其对于人员无法进入的小尺寸隧道建设，有着很大的潜力。采用泥水平衡式掘进原理，此类设备可以用于所有地质条件，从淤泥，到粘土，再到非粘性土壤，直至砂砾和岩石。根据隧道直径的大小，顶管工艺和管片衬砌工艺均可行。

轻便灵活，面面俱到

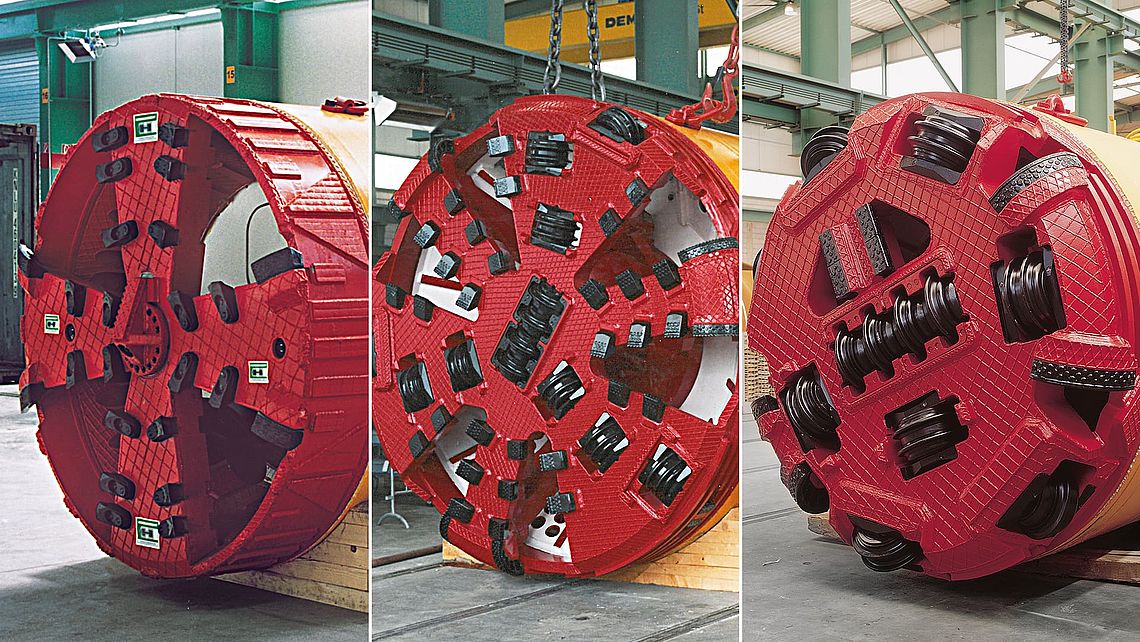

由于这种特点，此种机型可以适用于几乎全部地质条件。对于软质土壤或混合地质状况，可使用标准或混合地质刀盘；对于稳定围岩的隧道掘进，则使用安装滚刀的岩石刀盘。在掘进和前行的同时，由开挖仓内的一台锥形破碎器将石块和其它大体积障碍物破碎到可由输送系统输送的粒径。然后，渣土在排浆管入口前要通过类似过滤器的开口，最后通过泥水环路连同悬浮液一并排出。可以利用扩径装置和改装的刀盘，将挖掘半径扩大。这意味着，AVN设备可以用于挖掘不同直径的隧道，亦可用于铺装不同型号的管道。

由于配备可变水流喷嘴，出渣的运输更平稳

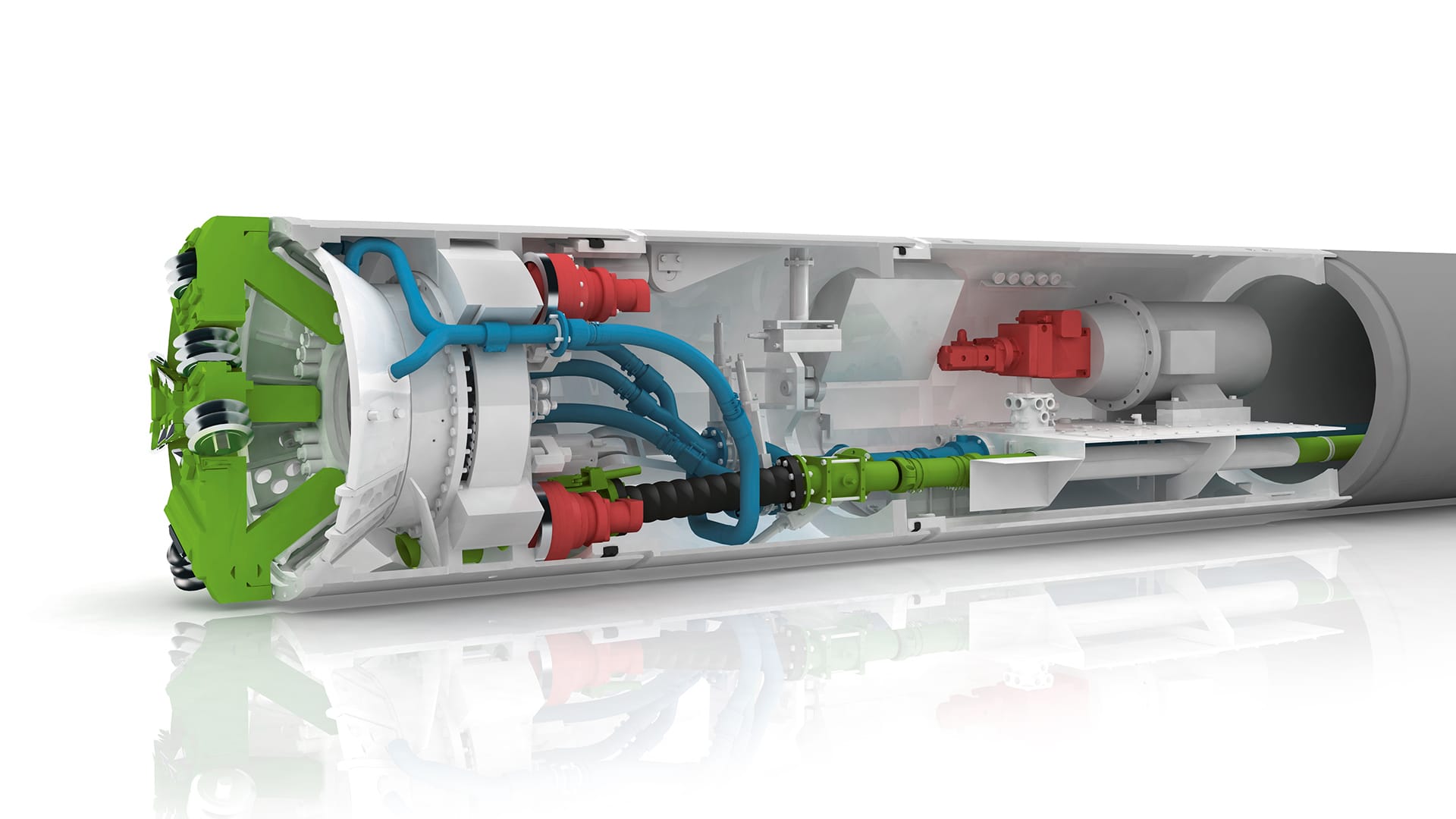

保持破碎机锥筒清洁并避免粘结堵塞比较困难，对于粘结性土壤则更是一个挑战。高压喷枪将开挖仓内的粘砂土或粘土剥离，从而避免粘结。通过改变喷嘴大小，可以调整悬浮压力，优化渣土流动。海瑞克新开发了一种摄像系统，作为可选件可安装在开挖仓内，作为一种额外工具，供操作员观察机器内部的磨损情况和实际状况，适用于直径1.2米以上的机器。

一门解万难

在某些隧道掘进项目中，从一开始就可能遇到各种障碍，比如板桩墙、钢梁或大漂石。面对此种情形，我们通常推荐在AVN设备的刀盘后安装一个附加门。海瑞克的这一项开发成果提供了通往掌子面的直接通道。需要时，工作人员可以通过压缩空气人闸进入加压的机前区，进行诸如清除漂石之类的工作。由于可以利用背部换刀系统更换磨损的滚刀，因此在岩石地层掘进隧道时，可以实现更长的掘进长度。

无接收井的隧道掘进

所谓的盲孔隧道是一种特殊挑战，尤其是在小型隧道掘进中。盲孔隧道在地下直接终结，无法使用常规工艺回收机器。海瑞克开发了一种设有折叠机构的特殊刀盘，专门用于此种非常规用途。盲孔隧道的一个典型项目应用是管幕法施工。在地层中并排顶入钢管，形成管幕。在管幕的保护下，将隧道挖至实际直径。利用这种工艺，可以安全地建设下穿铁路的隧道或者建设地铁站。盲孔隧道的另一项应用是房屋管道系统的安装，或在因后勤原因尚未建设接收井时的隧道掘进。

AVND 设备：为较大直径隧道掘进提供更大的安全保障

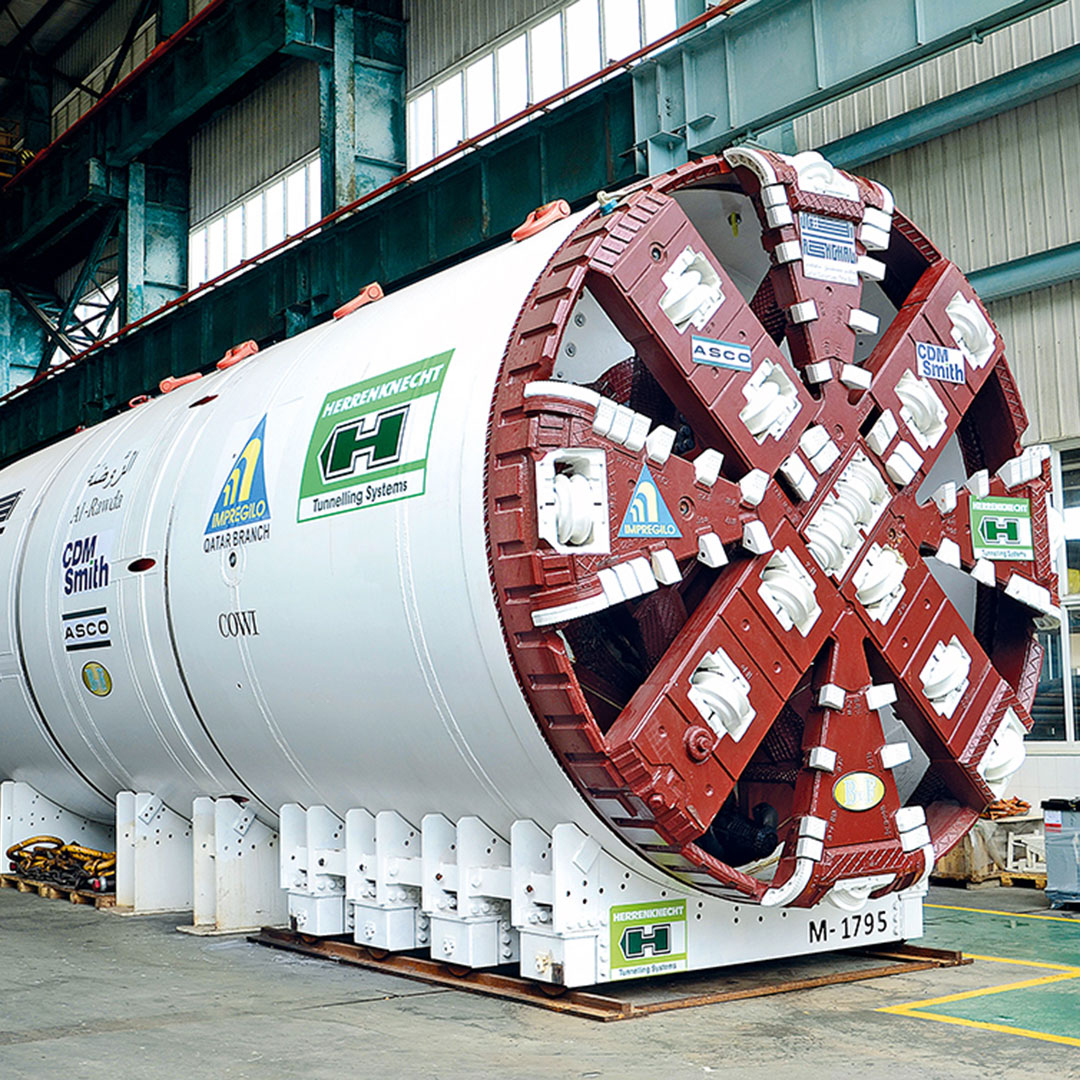

AVN技术已经得到扩展，为在非均质且稳定性差的地质条件下进行隧道掘进和较大直径隧道掘进提供更大的安全保障。AVND设备在开挖仓后加装了一个压力仓。与混合盾构机工作原理相似，由一条连通管道和压力仓内的一个自动控制的气垫来控制支撑压力。这种设计可对非均质掌子面实施更加精确的控制，并且降低开挖仓内的压力波动。这种特点使得AVND设备在对沉降敏感的掘进作业中成为专家，甚至可以应付较高的地下水压力和较浅的覆土。
