水平定向钻机HDD

水平定向钻机的应用

利用海瑞克水平定向钻进技术，可以快速、经济地安装管道，并且对环境和现有基础设施的影响最低。管道的后期应用包括油气输送、排水、区域供热、高压输电线、通信电缆等。水平定向钻机在钻孔直径和长度方面具有很强的适应性，主要应用于稳定、松软的土壤和岩层。

设计简单，功能强大

利用HDD水平定向钻进技术，管道安装分三个步骤。第一步，用水平定向钻机从入土点朝向出土口钻一个导向孔。旋转钻杆由安装在钻头后面的控向系统精确控制，沿既定线路向前钻进。在钻进过程中，由泥浆泵将膨润土悬浮液直接泵送到钻头喷嘴。在软质土层，采用高压水力挖掘；在岩层，借助泥浆马达采用机械式挖掘。膨润土与渣土混合，通过钻杆和钻孔内壁之间的环形间隙回流到始发点，由泥水分离设备将液体与固体成分分离，将回收的悬浮液送回至膨润土环路中。

第二步，扩导向孔。在出土口，将导向钻具（包括控向系统）从钻杆拆下，换成扩孔器。水与膨润土的混合液在扩径后的钻孔内形成支撑，清除渣土，同时冷却所有部件。扩孔作业需要重复多次，直至达到最终钻孔直径——孔径较实际管径大出约30-50%。 第三步，将预制管道与钻杆连接起来。将管道前部吊起，形成弯曲状，调整管道的入土角，使之与钻孔的入土角一致——同时保持最小的弯曲半径。在此过程中，利用膨润土降低管道外表面与周围土壤之间的摩擦。

框架式钻机: 由于重量轻和运输方便的特点，框架式钻机成为一种可靠而经济的解决方案。这种钻机不自带运输系统，用常规载货拖车就可以运至施工现场。对于钻机的拆卸和现场组装，一台标准起重机已足够。

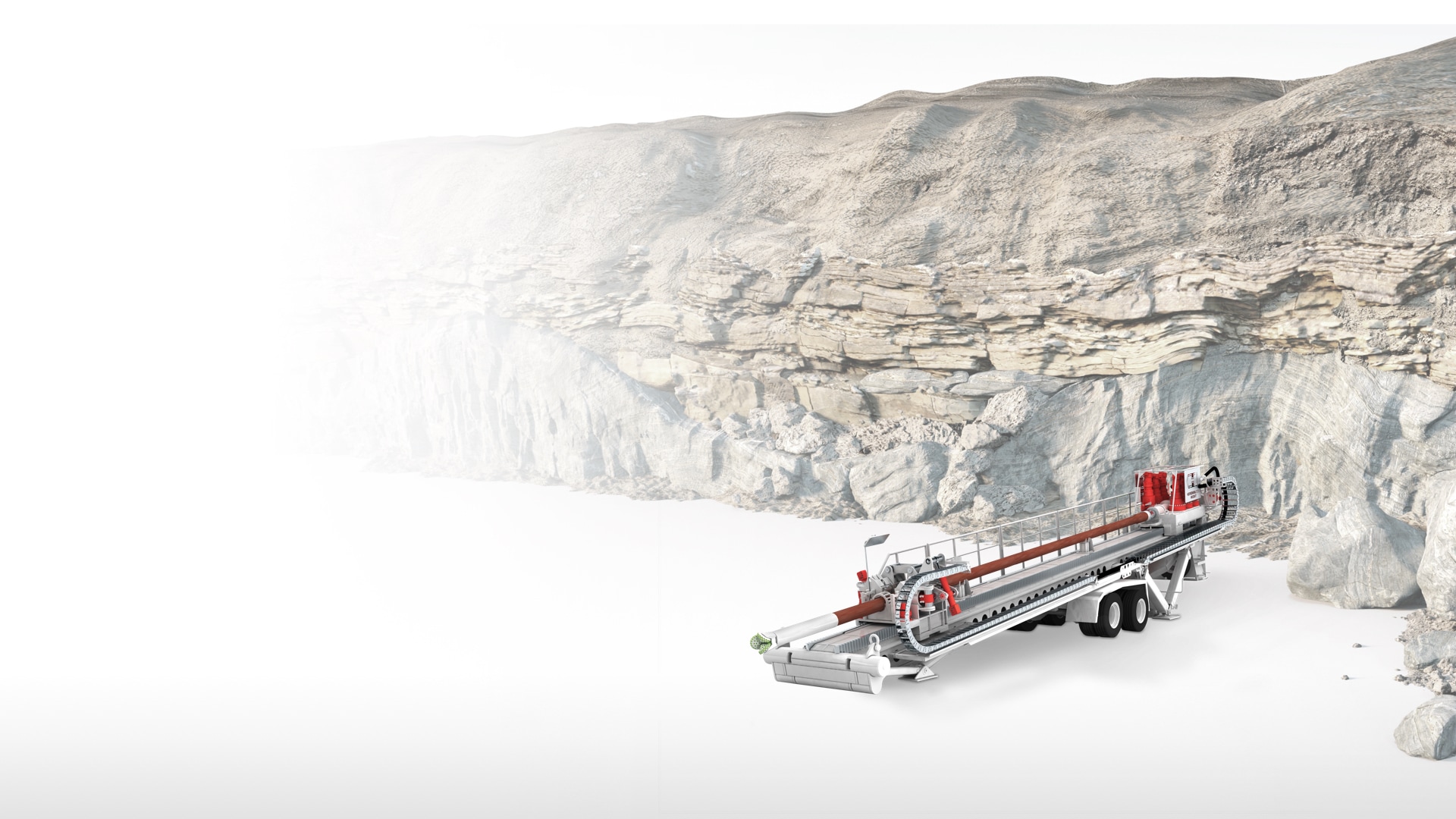

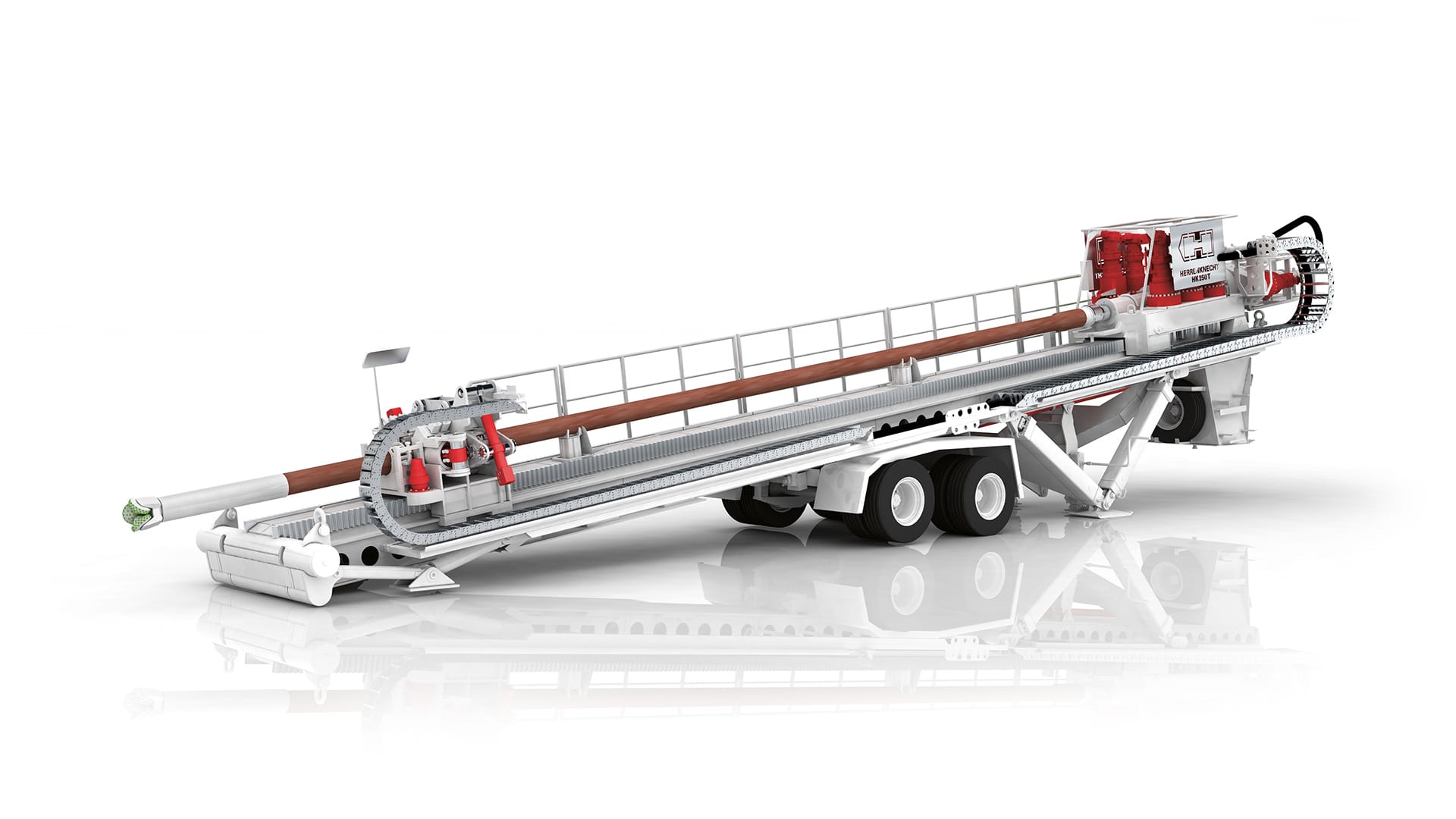

拖车式钻机: 拖车式钻机的最大优势是其极高的灵活性。得益于其轻身设计，可用半挂牵引车运至施工现场。组装、拆卸、位置校正和调试均无需吊机。这种特点使得拖车式钻机尤其适用于多个穿越点之间距离较长的项目。

履带式钻机: 履带式钻机：对于施工场地位于卡车或吊机无法进入的艰难地形，履带式钻机可大展身手。在复杂的地形，坚固而机动性强的履带车如履平地。

模块组装式钻机: 为能在偏僻地带使用水平定向钻机，海瑞克开发了另外一种创新性的解决方案。利用可配套提供的遥控履带行走装置，可进一步增强现场机动能力。

紧凑式钻机: 紧凑式钻机：为小型项目和市中心应用优化设计的短小而紧凑式的钻机。钻机采用1级（6m/20ft）钻杆，可选配机载主控室和高压泥浆泵，满足所有客户需求。
